ロータリーポジショナー

バーコードやカラーマーカーを基準に容器角度を補正し、位置決めを実施。最大4箇所で位置決めが行えるため、ストロー貼り付け・印字の位置を自由に決められるほか、さまざまな用途でご使用いただけます。

複数の機能を一台に集約することで、大幅な省スペース化をご提供します。また、新設ラインへの導入はもちろん、既設のコンベアを利用できる設計のため、設備更新の際も大規模なレイアウト変更を実施することなく短期間で据え付け・本稼働が可能です。

丸形・角形はもちろん、台形・正角柱といった複雑な形状に加え、紙やプラスチック（透明・非透明体を含む）など幅広い材質の容器に対応可能です。

ロータリー機構の採用により、生産能力 400個/minという高速運転を実現。短いタクトタイムを要求される大量生産ラインにおいても安定的かつスピーディーに動作します。

ご希望の生産能力に応じて2つのモデルから選択いただけます。

RP16

＜最大生産能力：400個 / min＞

優れた生産能力を誇り、量産ラインでの安定稼働を実現。高い汎用性と信頼性を備えた標準モデルです。

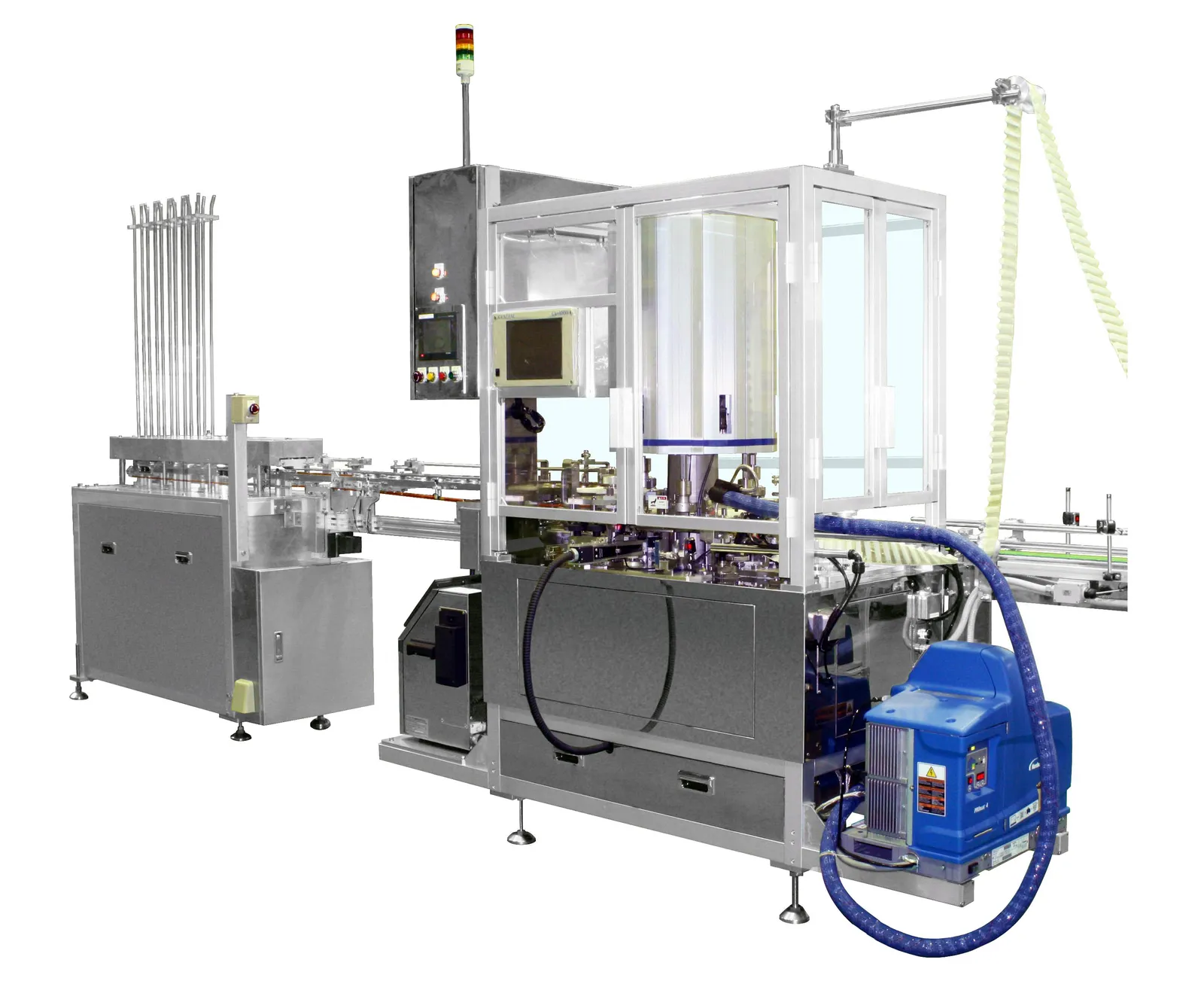

RP6

＜最大生産能力：100個 / min＞

コストを抑えつつ、基本機能を完備。小規模ラインや、多品種少量の生産現場に最適なモデルです。

※ 以下のデータは代表例です。実際の仕様は構成により異なる場合があります。
※ ご希望に合わせて柔軟にご対応いたしますので、こちらで挙げられていない項目も含めお気軽にお問い合わせください。

型式		RP16	RP6
最大生産能力		400個 / min	100個 / min
基本機能		ストロー貼り付けおよびストロー有無検査キャップ装着およびキャップ有無検査印字および印字検査容器外観の画像検査異品種検査品種ごとの設定登録不良品の系外排出　など
対応容器形状		丸形・角形・台形・正角柱　など
対応容器材質		紙・プラスチック　など
ユーティリティ	電源	AC3 Φ × 200V × 40A	AC3 Φ × 200V × 30A
ユーティリティ	エアー	0.4Mpa　以上
装置寸法(幅×奥行×高さ)		1,500 × 1,300 × 2,150mm	1,450 × 1,100 × 2000mm
装置重量		約1,500kg	約1,000kg
オプション		容器結露除去装置ストローラダー折ぐせ除去装置ストロー径の切り替え(3種類まで) 搬送コンベア　など

ストロー貼り付け・キャップ装着・
印字・検査を一台で完結。
